Pacing durations

Experiments vs simulations.

using ModelingToolkit
using OrdinaryDiffEq, SteadyStateDiffEq, DiffEqCallbacks
using Plots
using CSV
using DataFrames
using CurveFit
using CaMKIIModel
using CaMKIIModel: second
Plots.default(lw=1.5)

Experiments

30 seconds resting + N seconds 1Hz pacing + resting.

durationdf = CSV.read(joinpath(@__DIR__, "data/CaMKAR-duration.csv"), DataFrame)
ts = durationdf[!, "Time(sec)"]
fifteen = durationdf[!, "1Hz 15sec (Mean)"]
fifteen_error = durationdf[!, "1Hz 15sec (SD)"] ./ sqrt.(durationdf[!, "1Hz 15sec (N)"])
thirty = durationdf[!, "1Hz 30sec (Mean)"] .+ 0.25
thirty_error = durationdf[!, "1Hz 30sec (SD)"] ./ sqrt.(durationdf[!, "1Hz 30sec (N)"])
sixty = durationdf[!, "1Hz 60sec (Mean)"]
sixty_error = durationdf[!, "1Hz 60sec (SD)"] ./ sqrt.(durationdf[!, "1Hz 60sec (N)"])
ninety = durationdf[!, "1Hz 90sec (Mean)"] .- 0.25
ninety_error = durationdf[!, "1Hz 90sec (SD)"] ./ sqrt.(durationdf[!, "1Hz 90sec (N)"])

# 30 sec timeseries +0.25 and 90 sec timeseries -0.25 for a consistent baseline before pacing.

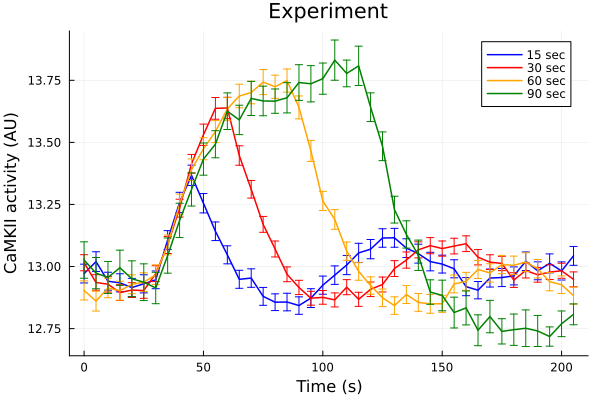

plot(ts, fifteen, yerr=fifteen_error, lab="15 sec", color=:blue, markerstrokecolor=:blue)
plot!(ts, thirty, yerr=thirty_error, lab="30 sec", color=:red, markerstrokecolor=:red)
plot!(ts, sixty, yerr=sixty_error, lab="60 sec", color=:orange, markerstrokecolor=:orange)
plot!(ts, ninety, yerr=ninety_error, lab="90 sec", color=:green, markerstrokecolor=:green)
plot!(title="Experiment", xlabel="Time (s)", ylabel="CaMKII activity (AU)")

savefig("pacing-duration-exp.pdf")
"/home/github/actions-runner-1/_work/camkii-cardiomyocyte-model/camkii-cardiomyocyte-model/docs/pacing-duration-exp.pdf"

Simulation

@time "Build system" sys = build_neonatal_ecc_sys(simplify=true, reduce_iso=true, reduce_camk=true)
tend = 500second
@time "Build problem" prob = ODEProblem(sys, [sys.kdeph_CaMK => inv(10second)], tend)
@time "Remake problem" prob_n0a2 = remake(prob, p=[sys.k_P1_P2=>0, sys.kdeph_CaMK => inv(12second)])
stimstart = 100second
stimend = 300second
@unpack Istim = sys
alg = KenCarp47()
Build system: 56.326003 seconds (96.00 M allocations: 4.527 GiB, 2.56% gc time, 94.79% compilation time: 32% of which was recompilation)
Build problem: 29.505914 seconds (54.30 M allocations: 2.609 GiB, 2.10% gc time, 96.83% compilation time: 42% of which was recompilation)
Remake problem: 5.272468 seconds (9.24 M allocations: 413.525 MiB, 1.68% gc time, 85.33% compilation time: <1% of which was recompilation)
KenCarp47(; linsolve = nothing, nlsolve = OrdinaryDiffEqNonlinearSolve.NLNewton{Rational{Int64}, Rational{Int64}, Rational{Int64}, Nothing}(1//100, 10, 1//5, 1//5, false, true, nothing), precs = DEFAULT_PRECS, smooth_est = true, extrapolant = linear, controller = PI, autodiff = ADTypes.AutoForwardDiff(),)
stimstart = 30second
callback15 = build_stim_callbacks(Istim, stimstart + 15second; period=1second, starttime=stimstart)
sol15 = solve(prob, alg; callback=callback15)
sol15_n0a2 = solve(prob_n0a2, alg; callback=callback15)
callback30 = build_stim_callbacks(Istim, stimstart + 30second; period=1second, starttime=stimstart)
sol30 = solve(prob, alg; callback=callback30)
sol30_n0a2 = solve(prob_n0a2, alg; callback=callback30)
callback60 = build_stim_callbacks(Istim, stimstart + 60second; period=1second, starttime=stimstart)
sol60 = solve(prob, alg; callback=callback60)
sol60_n0a2 = solve(prob_n0a2, alg; callback=callback60)
callback90 = build_stim_callbacks(Istim, stimstart + 90second; period=1second, starttime=stimstart)
sol90 = solve(prob, alg; callback=callback90)
sol90_n0a2 = solve(prob_n0a2, alg; callback=callback90)
idxs = (sys.t / 1000, sys.CaMKAct * 100)
((1//1000)*t, 100CaMKAct(t))
plot(sol15, idxs=idxs, tspan=(0second, 205second), lab="15 sec", color=:blue)
plot!(sol30, idxs=idxs, tspan=(0second, 205second), lab="30 sec", color=:red)
plot!(sol60, idxs=idxs, tspan=(0second, 205second), lab="60 sec", color=:orange)
plot!(sol90, idxs=idxs, tspan=(0second, 205second), lab="90 sec", color=:green)
plot!(title="Simulation", xlabel="Time (s)", ylabel="CaMKII activity (%)")

savefig("pacing-duration-sim.pdf")
"/home/github/actions-runner-1/_work/camkii-cardiomyocyte-model/camkii-cardiomyocyte-model/docs/pacing-duration-sim.pdf"

Decay rates

Fit against an exponential decay model.

decay_model(p, x) = @. p[1] * exp(-x / p[2]) + p[3]
decay_model (generic function with 1 method)

Data from experiments Record 50 seconds after pacing ends

ts = collect(range(0.0, stop=50.0, step=5.0))

ydata_15 = fifteen[10:20]
ydata_30 = thirty[13:23]
ydata_60 = sixty[19:29]
ydata_90 = ninety[25:35]
11-element Vector{Float64}:
 13.64164293
 13.48430494
 13.22906779
 13.12909541
 13.04527631
 12.89725458
 12.88348484
 12.81471802
 12.83336721
 12.74340616
 12.79848118

Simulation points

ysim_15 = sol15(stimstart+15second:5second:stimstart+15second+50second ; idxs=sys.CaMKAct * 100).u
ysim_30 = sol30(stimstart+30second:5second:stimstart+30second+50second ; idxs=sys.CaMKAct * 100).u
ysim_60 = sol60(stimstart+60second:5second:stimstart+60second+50second ; idxs=sys.CaMKAct * 100).u
ysim_90 = sol90(stimstart+90second:5second:stimstart+90second+50second ; idxs=sys.CaMKAct * 100).u

ysim_15_noa2 = sol15_n0a2(stimstart+15second:5second:stimstart+15second+50second ; idxs=sys.CaMKAct * 100).u
ysim_30_noa2 = sol30_n0a2(stimstart+30second:5second:stimstart+30second+50second ; idxs=sys.CaMKAct * 100).u
ysim_60_noa2 = sol60_n0a2(stimstart+60second:5second:stimstart+60second+50second ; idxs=sys.CaMKAct * 100).u
ysim_90_noa2 = sol90_n0a2(stimstart+90second:5second:stimstart+90second+50second ; idxs=sys.CaMKAct * 100).u
11-element Vector{Float64}:
 55.03256009581696
 42.748889487130484
 31.5469143687927
 23.958566393932955
 18.681601264020344
 14.893975412828087
 12.09871620525982
  9.989285264633097
  8.369125188595273
  7.107408304997032
  6.113833844174743

Fit data to an exponential decay model

fit_15 = solve(CurveFitProblem(ts, ydata_15), ExpSumFitAlgorithm(n=1, withconst=true))
fit_30 = solve(CurveFitProblem(ts, ydata_30), ExpSumFitAlgorithm(n=1, withconst=true))
fit_60 = solve(CurveFitProblem(ts, ydata_60), ExpSumFitAlgorithm(n=1, withconst=true))
fit_90 = solve(CurveFitProblem(ts, ydata_90), ExpSumFitAlgorithm(n=1, withconst=true))
retcode: Success
alg: ExpSumFitAlgorithm
residuals mean: 9.689219124001365e-16
u: [12.698712831736712, 0.9676132832582899, -0.05530003616111157]

Fit simulation results to an exponential decay model

fit_sim_15 = solve(CurveFitProblem(ts, ysim_15), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_30 = solve(CurveFitProblem(ts, ysim_30), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_60 = solve(CurveFitProblem(ts, ysim_60), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_90 = solve(CurveFitProblem(ts, ysim_90), ExpSumFitAlgorithm(n=1, withconst=true))

fit_sim_15_noa2 = solve(CurveFitProblem(ts, ysim_15_noa2), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_30_noa2 = solve(CurveFitProblem(ts, ysim_30_noa2), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_60_noa2 = solve(CurveFitProblem(ts, ysim_60_noa2), ExpSumFitAlgorithm(n=1, withconst=true))
fit_sim_90_noa2 = solve(CurveFitProblem(ts, ysim_90_noa2), ExpSumFitAlgorithm(n=1, withconst=true))
retcode: Success
alg: ExpSumFitAlgorithm
residuals mean: -1.2918958832001822e-15
u: [3.7601679933892163, 51.64149625780551, -0.06118048802471266]

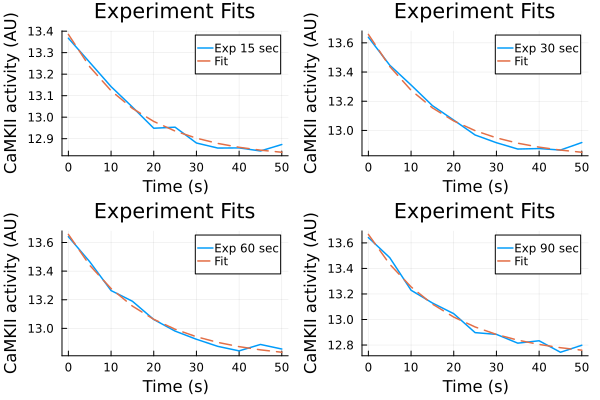

Fitting results (experiments)

p1 = plot(ts, ydata_15, label="Exp 15 sec")
plot!(p1, ts, predict(fit_15), label="Fit", linestyle=:dash)
p2 = plot(ts, ydata_30, label="Exp 30 sec")
plot!(p2, ts, predict(fit_30), label="Fit", linestyle=:dash)
p3 = plot(ts, ydata_60, label="Exp 60 sec")
plot!(p3, ts, predict(fit_60), label="Fit", linestyle=:dash)
p4 = plot(ts, ydata_90, label="Exp 90 sec")
plot!(p4, ts, predict(fit_90), label="Fit", linestyle=:dash)
plot(p1, p2, p3, p4, layout=(2,2), title="Experiment Fits", xlabel="Time (s)", ylabel="CaMKII activity (AU)")

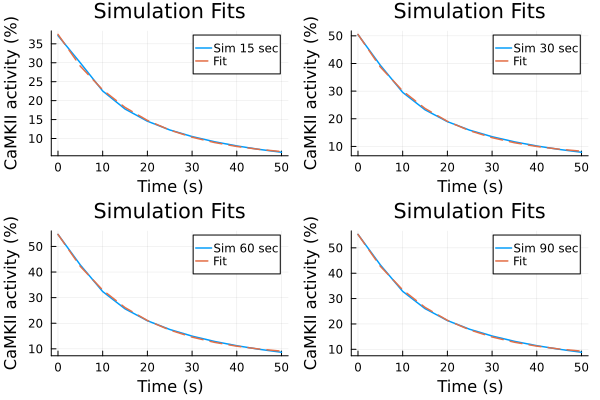

Fitting results (simulations)

p1s = plot(ts, ysim_15, label="Sim 15 sec")
plot!(p1s, ts, predict(fit_sim_15), label="Fit", linestyle=:dash)
p2s = plot(ts, ysim_30, label="Sim 30 sec")
plot!(p2s, ts, predict(fit_sim_30), label="Fit", linestyle=:dash)
p3s = plot(ts, ysim_60, label="Sim 60 sec")
plot!(p3s, ts, predict(fit_sim_60), label="Fit", linestyle=:dash)
p4s = plot(ts, ysim_90, label="Sim 90 sec")
plot!(p4s, ts, predict(fit_sim_90), label="Fit", linestyle=:dash)
plot(p1s, p2s, p3s, p4s, layout=(2,2), title="Simulation Fits", xlabel="Time (s)", ylabel="CaMKII activity (%)")

Calculate time scales (tau) from fit parameters

tau_exp_15 = inv(-fit_15.u.λ[])
tau_exp_30 = inv(-fit_30.u.λ[])
tau_exp_60 = inv(-fit_60.u.λ[])
tau_exp_90 = inv(-fit_90.u.λ[])
tau_sim_15 = inv(-fit_sim_15.u.λ[])
tau_sim_30 = inv(-fit_sim_30.u.λ[])
tau_sim_60 = inv(-fit_sim_60.u.λ[])
tau_sim_90 = inv(-fit_sim_90.u.λ[])
tau_sim_15_noa2 = inv(-fit_sim_15_noa2.u.λ[])
tau_sim_30_noa2 = inv(-fit_sim_30_noa2.u.λ[])
tau_sim_60_noa2 = inv(-fit_sim_60_noa2.u.λ[])
tau_sim_90_noa2 = inv(-fit_sim_90_noa2.u.λ[])
16.345080470689766
println("The time scales for experiments: ")
for (tau, dur) in zip((tau_exp_15, tau_exp_30, tau_exp_60, tau_exp_90), (15, 30, 60, 90))
    println("$dur sec pacing is $(round(tau; digits=2)) seconds.")
end

println("The time scales for simulations: ")
for (tau, dur) in zip((tau_sim_15, tau_sim_30, tau_sim_60, tau_sim_90), (15, 30, 60, 90))
    println("$dur sec pacing is $(round(tau; digits=2)) seconds.")
end

println("The time scale for simulation without CaMKII A2: ")
for (tau, dur) in zip((tau_sim_15_noa2, tau_sim_30_noa2, tau_sim_60_noa2, tau_sim_90_noa2), (15, 30, 60, 90))
    println("$dur sec pacing is $(round(tau; digits=2)) seconds.")
end
The time scales for experiments:
15 sec pacing is 16.48 seconds.
30 sec pacing is 16.73 seconds.
60 sec pacing is 17.65 seconds.
90 sec pacing is 18.08 seconds.
The time scales for simulations:
15 sec pacing is 16.76 seconds.
30 sec pacing is 16.13 seconds.
60 sec pacing is 16.54 seconds.
90 sec pacing is 16.63 seconds.
The time scale for simulation without CaMKII A2:
15 sec pacing is 18.75 seconds.
30 sec pacing is 16.62 seconds.
60 sec pacing is 16.34 seconds.
90 sec pacing is 16.35 seconds.

Plot pacing time vs decay time scale

pacing_durations = [15.0, 30.0, 60.0, 90.0]
tau_experiments = [tau_exp_15, tau_exp_30, tau_exp_60, tau_exp_90]
tau_simulations = [tau_sim_15, tau_sim_30, tau_sim_60, tau_sim_90]
tau_simulations_noa2 = [tau_sim_15_noa2, tau_sim_30_noa2, tau_sim_60_noa2, tau_sim_90_noa2]
plot(pacing_durations, tau_experiments, label="Experiments", marker=:circle, color=:blue)
plot!(pacing_durations, tau_simulations, label="Simulations", marker=:square, color=:red)
plot!(pacing_durations, tau_simulations_noa2, label="Simulations no A2", marker=:diamond, color=:green)
plot!(title="Pacing Duration vs Decay Time Scale", xlabel="Pacing Duration (s)", ylabel="Decay Time Scale (s)")

savefig("pacing-decay-exp-sim.pdf")
"/home/github/actions-runner-1/_work/camkii-cardiomyocyte-model/camkii-cardiomyocyte-model/docs/pacing-decay-exp-sim.pdf"

Phosphorylated fraction

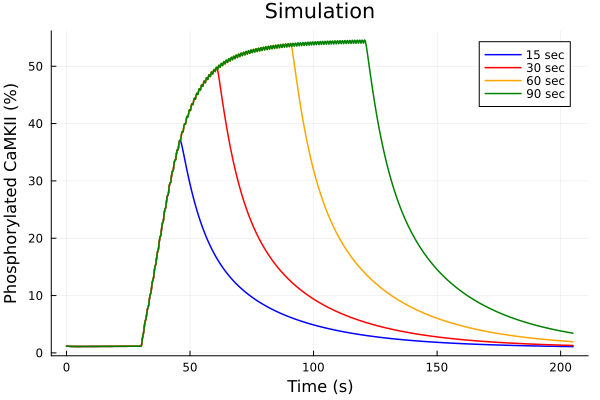

idxs = (sys.t / 1000, (sys.CaMKP + sys.CaMKA + sys.CaMKA2) * 100)
plot(sol15, idxs=idxs, tspan=(0second, 205second), lab="15 sec", color=:blue)
plot!(sol30, idxs=idxs, tspan=(0second, 205second), lab="30 sec", color=:red)
plot!(sol60, idxs=idxs, tspan=(0second, 205second), lab="60 sec", color=:orange)
plot!(sol90, idxs=idxs, tspan=(0second, 205second), lab="90 sec", color=:green)
plot!(title="Simulation", xlabel="Time (s)", ylabel="Phosphorylated CaMKII (%)")

savefig("pacing-duration-phos.pdf")
"/home/github/actions-runner-1/_work/camkii-cardiomyocyte-model/camkii-cardiomyocyte-model/docs/pacing-duration-phos.pdf"
